ネットワークフロー #
グラフにおける最大流・最小流問題についてを述べる。
以下に例題を示す。

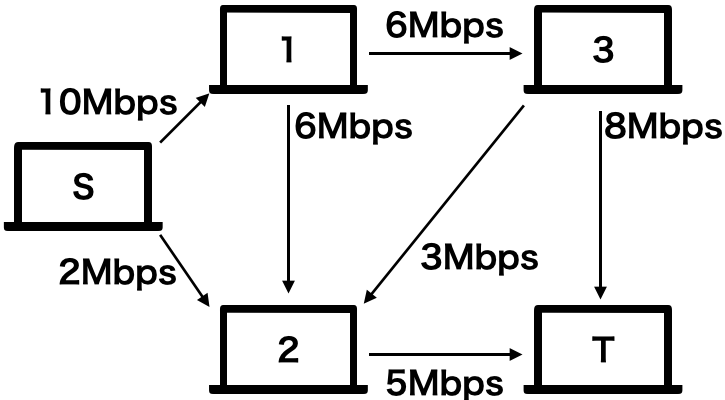

ネットワーク上の2台のコンピュータS,Tがあり、SからTにデータを送りたいとする。
このネットワークには全部でN台のコンピュータがあり、いくつかのコンピュータの間は一方向性の通信ケーブルで接続されていて、
それぞれ１秒間に通信できる最大のデータ量が決まっています。他のコンピュータが通信を行なっていない時、
sからtへどれだけのデータを送信することができるでしょうか。
まずは、貪欲法を用いて流せるところに目一杯データを流すという方法が考えられる。以下のアルゴリズムを考える。
- 流れているデータ量が最大に達していない辺のみを用いたsからtへのパスを見つける
- そのようなパスが存在しなければ終了。存在すれば、そのパスに沿って目一杯流し、1.へ戻る

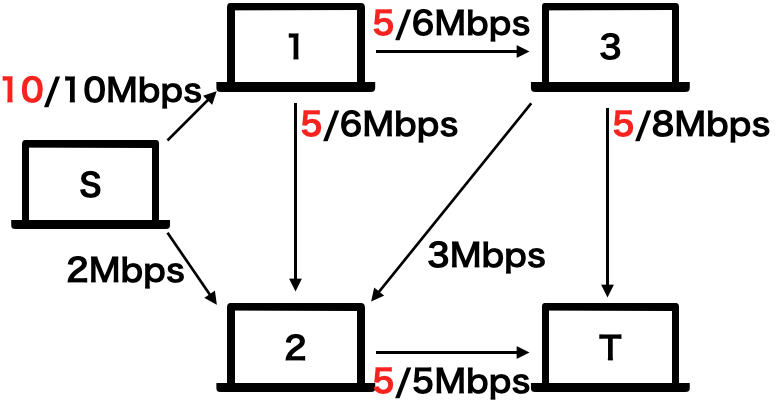

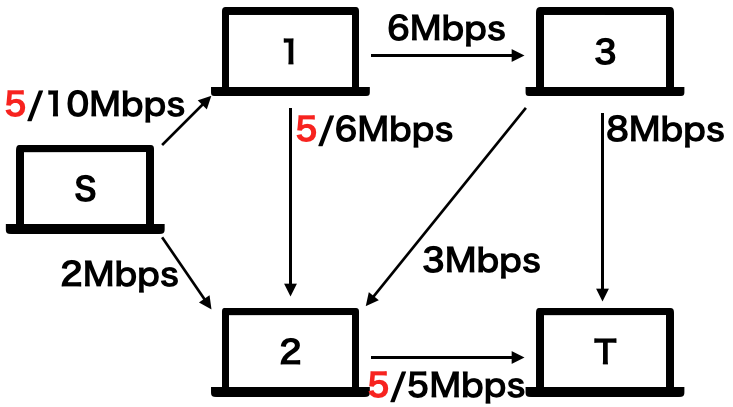

このアルゴリズムで試した場合、以下のような流れになる。

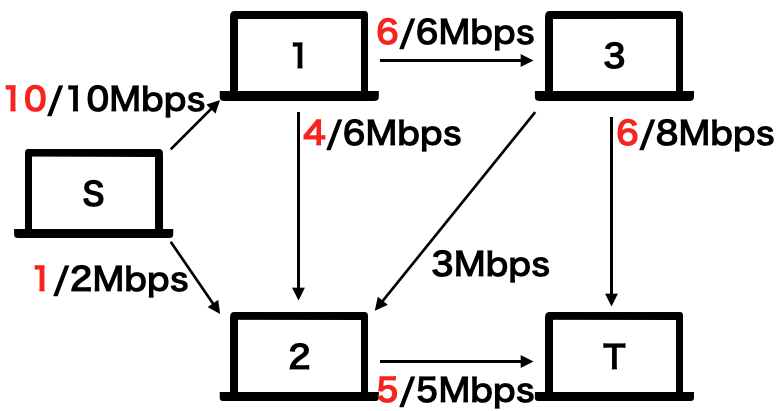

これが最適なのか？というと、実はもっと最適な方法があり、以下の通りである。
最初の貪欲法では最適解を導けないという事だろうか。

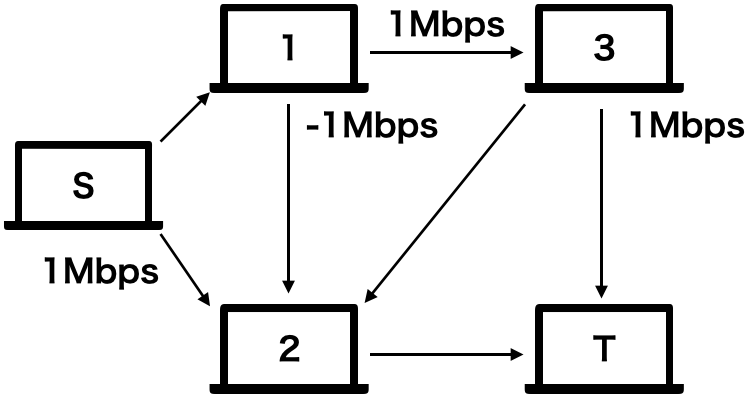

ここで、最適解と貪欲法で導いた解との、各辺におけるフローの差をとると以下の通りになる。
この図から、最適解は貪欲法で求めた解から更に一部のフローを押し戻す(図中の-1の辺)形で、新たにフローを足していると見ることができる。
ここで、先程のアルゴリズムを改良し、以下のように考えてみよう。
- 流れているデータ量が最大に達していない辺、またはすでにデータが流れている辺の逆辺を用いたsからtへのパスを見つける
- そのようなパスが存在しなければ終了。存在すれば、そのパスに沿って目一杯流し、1.へ戻る
これを最初の貪欲法で求めた状態から適用すると、s→2→1→3→tと大きさ1のフローを流せば最適解になる。(2→1は逆辺)
このアルゴリズムをコードで実装した例を以下に記載する。
INF=float("inf")
class edge:
def __init__(self,to,cap,rev):
self.to=to
self.cap=cap
self.rev=rev
#頂点の数
V=0
#グラフ
G=[]
#DFSですでに使われたかのフラグ
used=[]
#初期化
def init(v):
global G
global used
G=[[] for _ in range(v)]
used=[False for _ in range(v)]
#fromからtoへ向かう容量capの辺をグラフに追加する
def add_edge(from_v,to_v,cap):
global G
#from->toの容量capの辺,逆辺はto->fromの辺
G[from_v].append(edge(to_v,cap,len(G[to_v])))
G[to_v].append(edge(from_v,0,len(G[from_v])-1))
#増加パスをDFSで探す
def dfs(v,t,f):
global G
global used
if(v==t):
return f
used[v]=True
for i in range(len(G[v])):
e=G[v][i]
if(not used[e.to] and e.cap > 0):
d = dfs(e.to,t,min(f,e.cap))
if(d>0):
e.cap-=d
G[e.to][e.rev].cap+=d
return d
return 0
#sからtへの最大流を求める
def max_flow(s,t):
global used
flow=0
while True:
used=[False for _ in range(V)]
f=dfs(s,t,INF)
if(f==0):
return flow
flow+=f
#初期化
V=5
init(V)
#入力(辺)
add_edge(0,1,10)
add_edge(0,2,2)
add_edge(1,2,6)
add_edge(1,3,6)
add_edge(3,2,3)
add_edge(2,4,5)
add_edge(3,4,8)
#実行
ans=max_flow(0,4)
print(ans)
実行結果
11
となり、最適解が求められる。
